高精度ロールユニット
ロールにベアリング、ケースを組みつけた状態で納入させて頂いております。
特徴
- 組付け後のロールの回転振れは3μm以下を実現しております。
- 表面処理はHcr、タングステンカーバイド、DLCに対応しております。
- 面粗度はRy0.05μmまで対応可能です。（Raで0.01μmまで対応可能です。）
- 駆動系の更新も含め、現地工事も可能です。
回転振れ測定条件
- ベアリング、ケースを組み込み後に測定しております。
- ロールの直径はφ350、面長は3mまで対応可能です。
- 分光干渉レーザー変位計（キーエンス）SI-fシリーズ 分解能0.01μmを使用して測定を行っております。

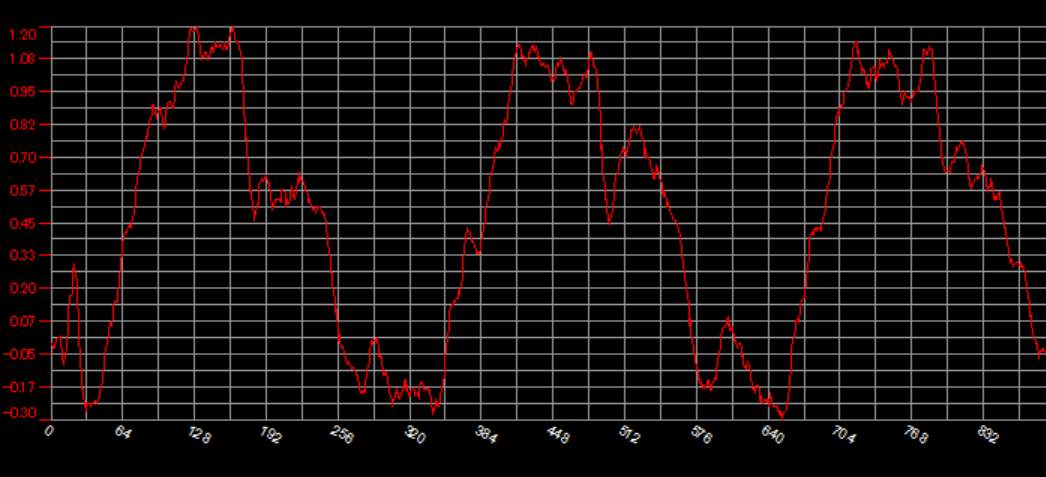

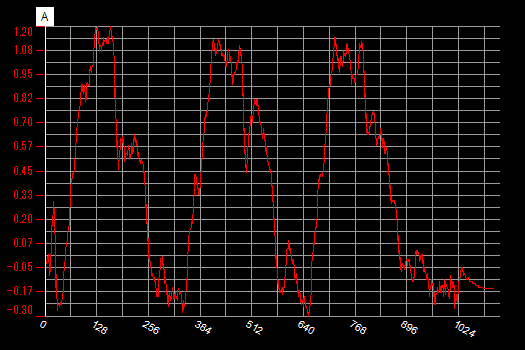

操作側の回転振れ：1.28μm

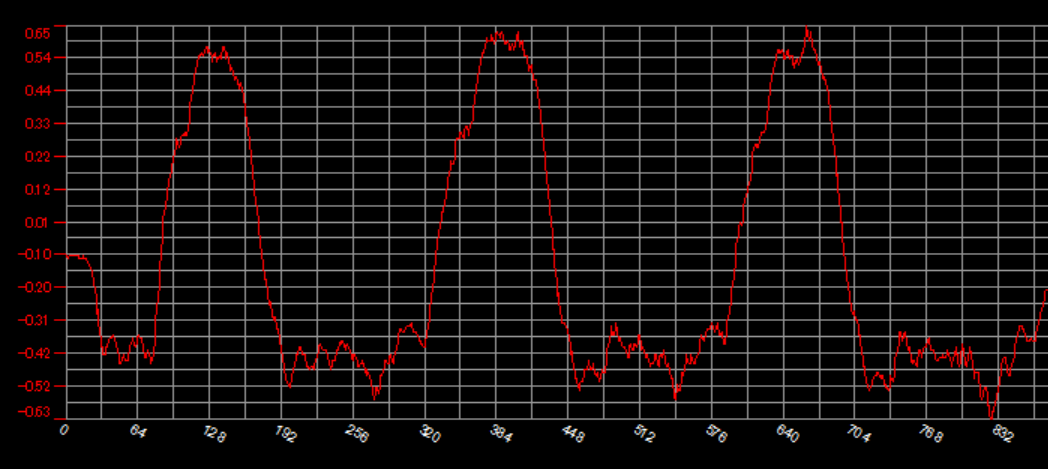

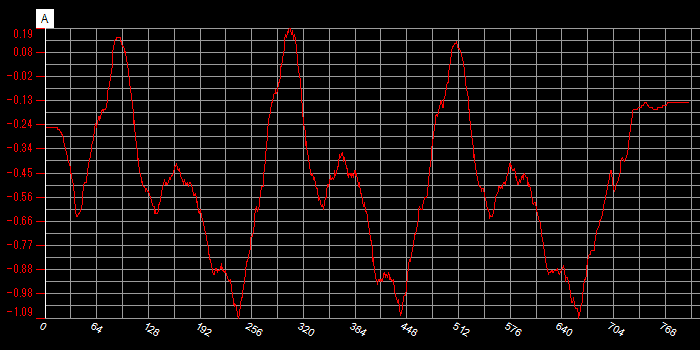

中央の回転振れ：2.34μm

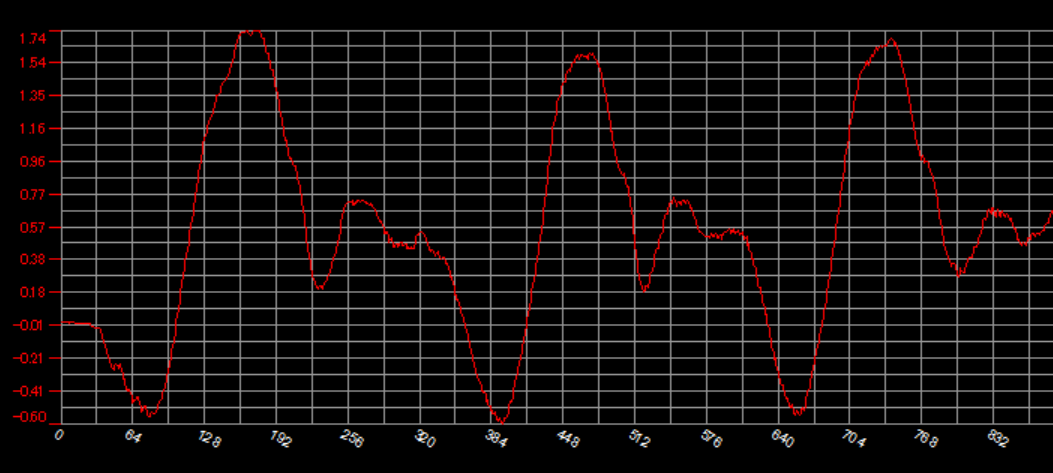

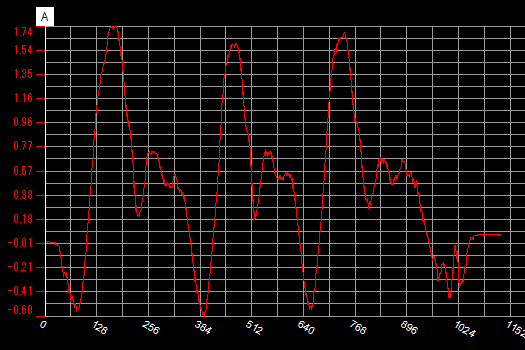

駆動側の回転振れ：1.50μm
