차세대 고정밀 다단 롤 프레스기
혁신적인 독립 압력 제어 메커니즘(양방향 가압 방식) 탑재
롤 갭(간격) 조정에만 머무르지 않고, 각 롤 사이의 '압력 자체'를 완벽하게 인라인으로 제어합니다.
이차전지 전극, 수지 시트, 신소재 분말 성형 등 초정밀 가공이 요구되는 첨단 기술 분야에 최적입니다. 기존의 다단 롤 프레스에서는 불가능했던 각 롤 간의 최적의 가압 밸런스를 물 흐르듯 자연스럽게(또는 끊김 없이) 실현합니다.
-

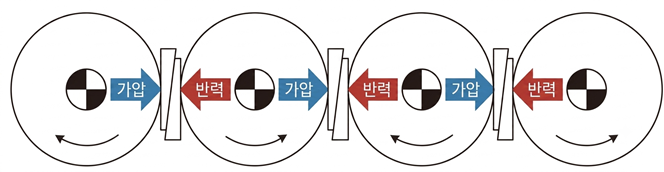

롤 레이아웃

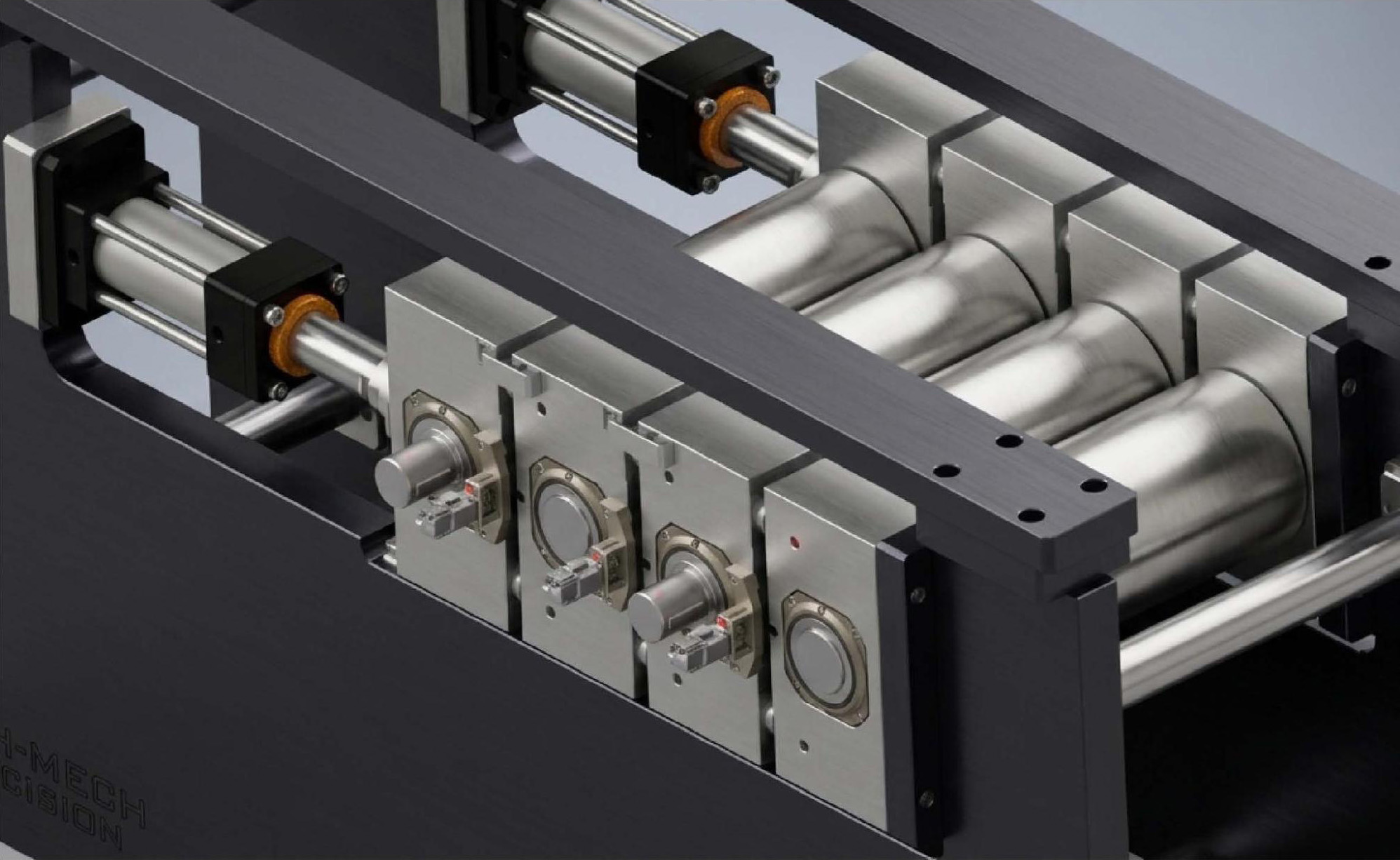

모식도 (시스템 개념)
혁신적인 기술 특징 (국제 특허 출원 중)
01 양방향 대향 가압 시스템
하류(토출) 측으로 일괄 가압을 수행하는 ‘제1 가압 메커니즘(대형 유압 실린더)’에 대해, 각 롤 지지체의 하류 측에서 상류 측을 향해 독립된 반력을 가하는 ‘제2 가압 메커니즘(소형 유압 실린더)’을 배치. 이 대향 가압을 통해 롤 개별 압력 밸런스를 매우 정밀하게 조정할 수 있습니다.
02 직선형 압력 전달 & 상하 반력 구조
주가압축, 롤 지지체의 피전달부·전달부를 정면에서 보았을 때 동일선상(수평 방향)에 배치. 압력 손실을 극단으로 억제함과 동시에, 그 상하에 배치된 제2 가압 메커니즘이 균형 있게 반력을 가함으로써 왜곡이 없는 이상적인 가압 라인을 유지합니다.
03 인라인 압력 검출 및 제어
각 롤 지지체의 피전달부에 고정밀 ‘압력 검출부’를 내장. 양측에서 가해지는 실제 압력을 실시간으로 모니터링할 수 있어, 재료의 두께 변동이나 점도 변화에 대해서도 간편하고 확실하게 최적의 압력으로 피드백 조정을 수행합니다.
04 웨지식 간격 조정 메커니즘
경사면을 서로 마주 보게 한 독자적인 ‘간격 조정 메커니즘(웨지 구조)’을 각 롤 지지체 사이에 탑재. 조작반에서 조작하는 것만으로 마이크론(㎛) 단위의 갭 조정이 가능. 일정한 롤 갭(간격)을 견고하게 유지하면서 압력을 독립적으로 제어할 수 있습니다.
05 고정밀 레일 가이드를 통한 왜곡 방지
본체 개구부 하단에 고강성 ‘레일 가이드’를 배치하고, 롤 지지체 바닥면의 가이드 받침이 부드럽게 습동(슬라이딩). 가압 시 프레임의 왜곡이나 밀림으로 인한 압력 손실을 완전히 차단하여 재현성 높은 가공을 보장합니다. 또한 ‘리트랙션 부재(추종 메커니즘)’를 통해 모델(단도리) 교체 시 롤 개방도 원활합니다.
롤 프레스기 비교표
기존 장비와 본 장비의 비교
| 비교 항목 | 기존형 다단 롤 프레스 | 본 장비 |
|---|---|---|
| 롤 하중 제어 | 전단 일괄 설정 | 각 단별 개별·최적화 제어 |
| 압연 조건의 유연성 | 고정적인 운용 | 재료 특성에 맞춘 최적화 |
| 프레임 강성 | 변형량 많음 | 변형량 극소 |
| 롤 갭 정밀도 | 부하에 따라 변동 | 설정값을 고정밀로 유지 |
| 프레스 압력 정밀도 | 부하에 따라 변동 | 항상 일정한 압력 유지 |
| 제품 밀도 균일성 | 표준 수준 | 균일성 대폭 향상 |
| 성형 및 치수 정밀도 | 표준 수준 | 고정밀 성형 실현 |
| 품질 안정성 | 환경에 의존 | 매우 높은 안정성 확보 |
표준 사양 (4단 롤 프레스 모델 예시)
고객사의 생산 라인, 대상 워크의 특성(수지, 이차전지 전극 재료, 분말 등)에 맞춰 롤 기수와 크기, 가압 능력의 최적의 맞춤형 설계(커스텀 설계)를 제공합니다.
| 항목 | 사양 내용 | |
|---|---|---|
| 장비 명칭 | 독립 압력 제어식 고정밀 다단 롤 프레스기 | |
| 롤 구성 | 표준 4롤 구성 (제1~제4 롤) ※ 2롤, 3롤, 5롤 이상도 대응 가능 | |
| 롤 회전 방향 | 인접한 롤 간 정역 교대 회전 | |
| 주가압 메커니즘 (제1 가압) | 고출력 유압 실린더 방식 (상류 측에서 일괄 가압) | |
| 개별 압력 조정 (제2 가압) | 소형 유압 실린더 그룹 (각 롤 양단 상하 총 4곳 배치 · 독립 반력 제어) | |
| 간격 조정 메커니즘 | 웨지 모양 미동 조정 메커니즘 | |
| 압력 모니터링 | 각 롤 지지부 내장형 실시간 압력 센서 | |
| 지지 및 가이드 방식 | 고강성 리니어 레일 가이드 + 바닥면 가이드 받침 구조 | |
