슬롯 다이 코터
백업 롤, 슬롯 다이, 탱크, 펌프로 구성되어 도공액을 슬롯 다이(금형)를 통해 공급하고 기재에 직접 도공하는 방식입니다.
특징
- 5μm~300μm까지 폭넓은 도공 가능.
- 막두께 분포는 ±3% 이하 실현.
- 배관 계통이 대기에 접촉하지 않기 때문에, 액의 조성 변화가 일어나기 어렵고, 외란의 영향을 잘 받지 않는다.
- 롤의 중심을 기준으로 슬롯 다이를 상하로 회전시킬 수 있다.
- 롤의 회전 진동 정밀도는 3μm 이하로 실현되었습니다.
- 다른 도공 방식에 비해 금형을 많이 사용하기 때문에 고가입니다.
-
롤 레이아웃
-
데모기
코팅 패턴 및 막두께 분포 정밀도
-

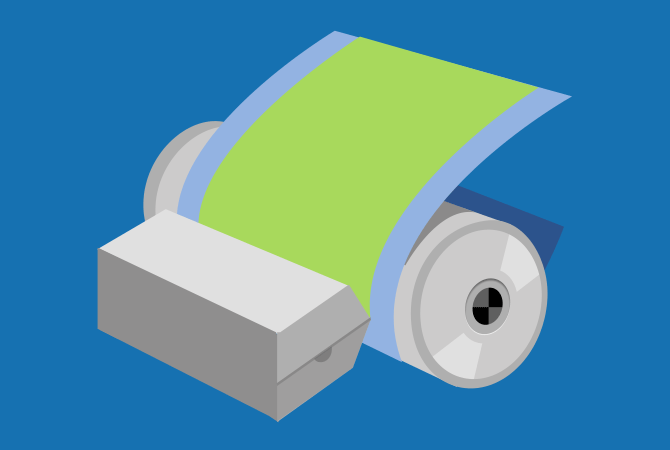

연속 전폭 도공
-
전폭 간헐 도공
-
스트라이프 도공
-

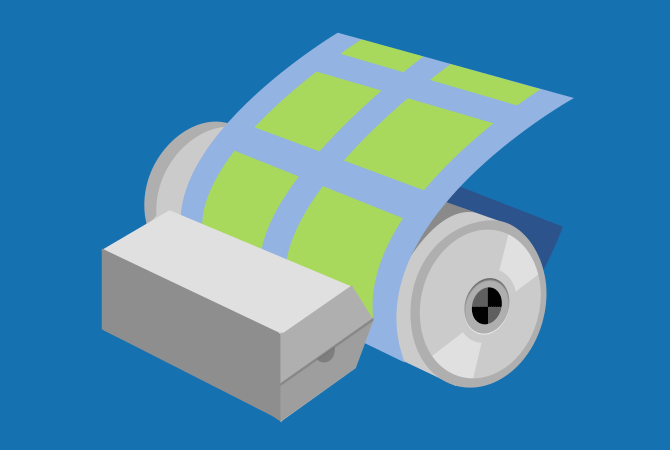

간헐 스트라이프
간헐도공(특허 취득 완료)
이전의 기술에서는, 코팅 초기에는 부풀어 오르고 코팅 끝에는 흐릿해지는 문제가 있었습니다만, 독자적인 방법으로 막두께 분포±2%를 실현했습니다.
슬롯 다이 설계
유체해석 소프트웨어를 이용하여 고객의 도공액에 매칭한 슬롯 다이를 설계하고 있습니다만 설비 도입 전에는 데모기로의 샘플 작성 및 평가가 필수입니다.
